USB-hub voor Stream Deck + — Snelstartgids
De Engelse versie is hier beschikbaar - English
Als u nog andere problemen heeft, neem dan contact op klantenondersteuning
⚠️ De USB-hub voor Stream Deck + is geen op zichzelf staand apparaat. Het is een USB-uitbreidingsmodule die uitsluitend werkt in combinatie met de Stream Deck +-controller (niet meegeleverd).
Installatie

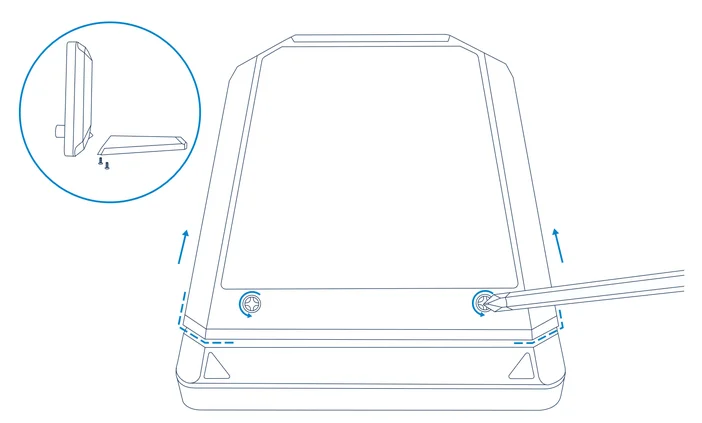

Gebruik een kruiskopschroevendraaier (niet meegeleverd) om de twee schroeven los te draaien en de voet van de Stream Deck + te verwijderen.

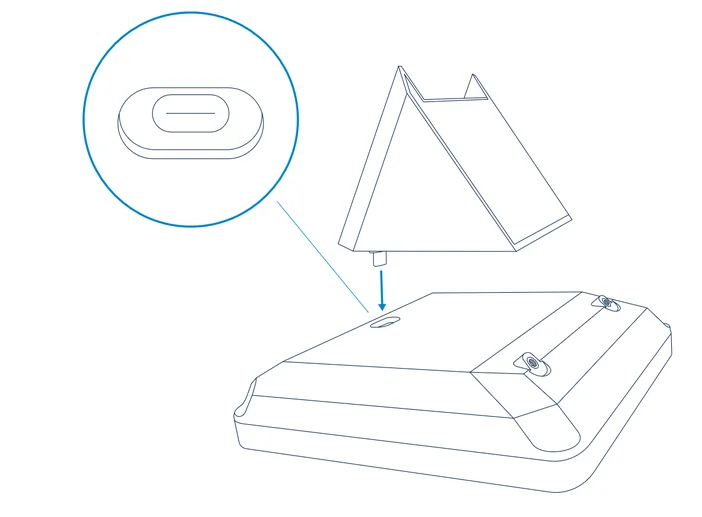

Lijn de USB-C-stekker van de hub uit met de USB-C-poort op de Stream Deck+ en steek deze voorzichtig in.

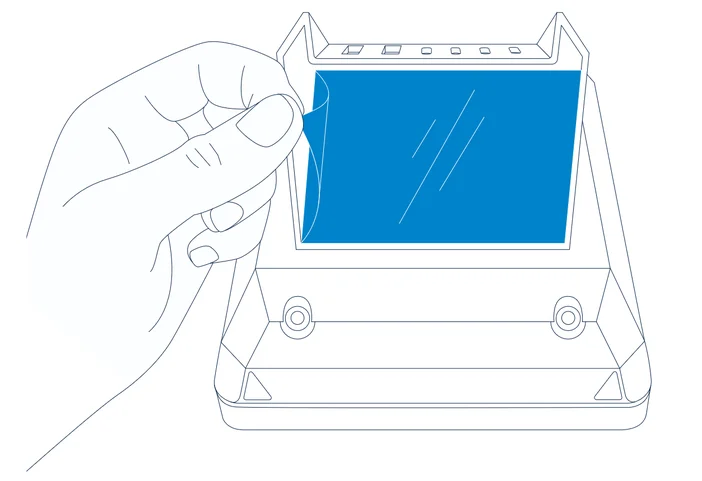

Verwijder de beschermfolie van het klevende kussentje en druk de voet stevig op de USB-hub. Zorg ervoor dat de hub goed is uitgelijnd met de Stream Deck+.

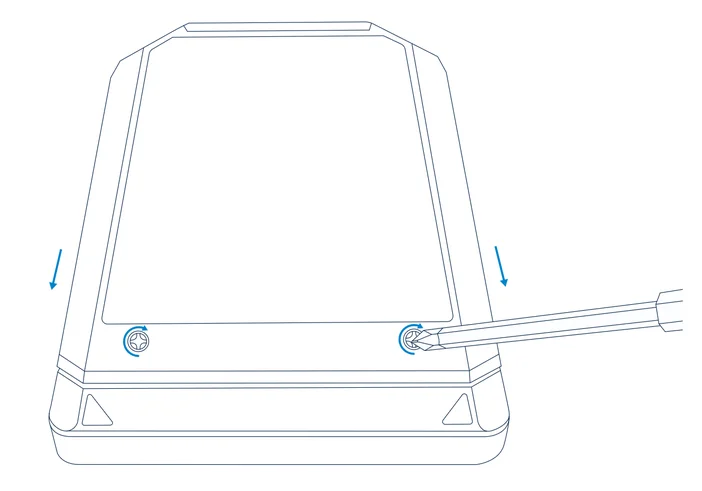

Bevestig het voetstuk weer aan de Stream Deck +.

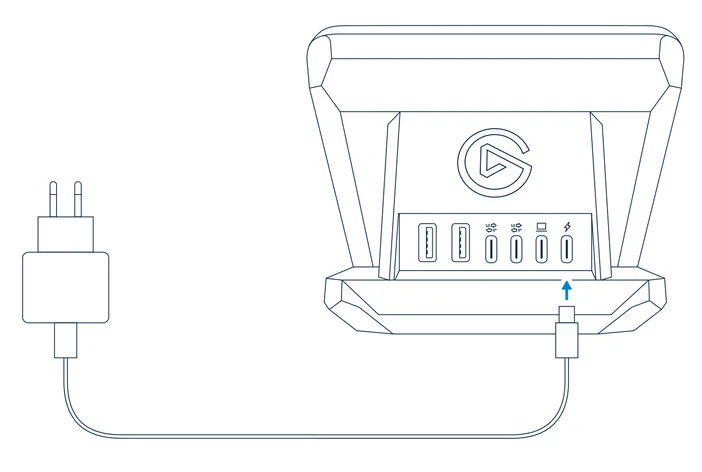

Sluit een externe USB-C-voeding (niet meegeleverd) aan op de poort aan de rechterkant. Er is een vermogen van minimaal 100 watt en PD (Power Delivery) 3.0 vereist.

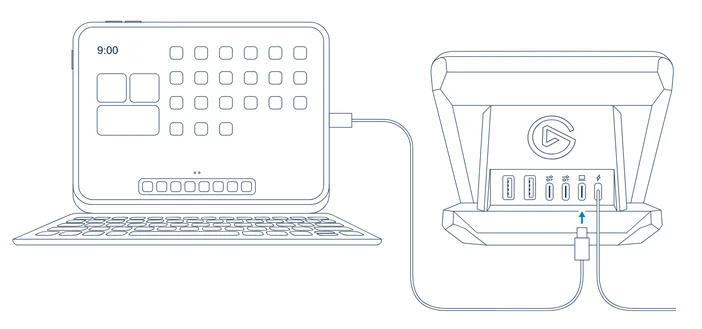

Sluit je computer of tablet aan op de tweede poort van rechts. Je apparaat wordt opgeladen via Power Delivery terwijl het via één enkele kabel gegevens uitwisselt met de hub.
⚠️ Gebruik uitsluitend de meegeleverde kabel. Er is een USB 3.2-aansluiting nodig om de hub betrouwbaar te laten werken.
ℹ️ Houd er rekening mee dat van de 100 watt die door de voeding wordt geleverd, 65 watt beschikbaar is voor Power Delivery, terwijl de rest wordt verdeeld over de USB-poorten.

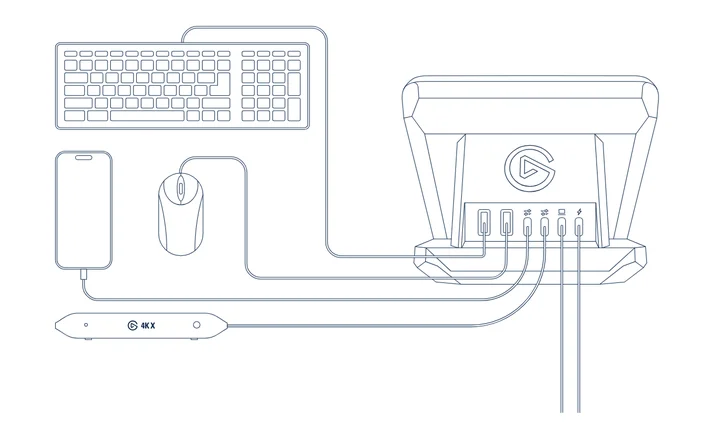

Sluit maximaal vier apparaten aan op de Type-A- en Type-C-poorten.
ℹ️ Let op: de totale downloadsnelheid van de twee Type-A-poorten en de twee Type-C-poorten bedraagt 5 Gb/s. Alle poorten ondersteunen USB tot en met 3.2 GEN 1.
De kaartlezer/-schrijver ondersteunt zowel SD- en MicroSD-kaarten als CompactFlash. Raadpleeg de technische specificaties voor meer informatie.
Technische specificaties
USB-downlink
- 2x USB 3.2 Gen 1 Type-A: 0,9 A (4,5 W)
- 2x USB 3.2 Gen 1 Type-C: 1,5 A (7,5 W), BC 1.2
Gecombineerde downloadsnelheid: max. 5 Gb/s
Kaartlezer
1 SD-kaartsleuf
1 microSD-kaartsleuf
- UHS-I (104 MB/s) gegevensuitlezing via de interface
- Geheugenkaart tot 2 TB
- Ondersteunt twee kaarten en dubbel lezen
Secure Digital
De SD-kaartsleuf ondersteunt:
- CompactFlash (inclusief UDMA7-specificaties)
- SD-, SDHC-, SDXC- en UHS-I-geheugenkaarten
De micro-SD-kaartsleuf ondersteunt:
- microSD-, microSDHC-, microSDXC- en UHS-I-geheugenkaarten
Uplink
1x USB 3.2 Gen 1, max. 5 Gb/s Type-C
Tot 65 W Power Delivery (PD 3.0 20 V, 5 A)
Stroomverbruik
1x USB 3.2, Type-C: tot 100 Watt Power Delivery (PD 3.0)
Er is een externe voeding van minimaal 100 watt met PD 3.0 vereist (niet meegeleverd)
Ingangsvermogen Stroomverbruik
Ingangsspanning: 20 V/5 A, 15 V/3 A, 12 V/3 A, 9 V/3 A, 5 V/3 A
Uitgangen: 20 V/3,25 A, 15 V/1,6 A, 12 V/1,75 A, 9 V/1,33 A, 5 V/1,5 A
Kabel
USB 3.2 10 Gb/s, C-naar-C, PD 100 W, 100 cm
